一、酸霧凈化塔概述

吸收、凈化塔廣泛使用于各種化工、電工電子、銅鋅鍛煉、工業出產等多種范疇的氣體吸收、凈化技術，其布局方式多種多樣，使用較多的是填料塔及板式塔，此種塔型因塔內部有填料及塔盤，存在著阻力大、造價高、整理及保護管理作業量大等缺乏。

我公司新研制出一種無填料噴霧式氣體凈化塔，在本塔中無填料及氣液交流塔盤等汽液交流設備，選用霧化器進行液體霧化，使汽液   飽滿觸摸。此種塔處置的   要?dú)怏w為硫酸霧、鹽酸霧、鉻酸霧、硝酸霧、磷酸霧、氫氟酸霧、氯化氫、氟化氫、硫化氫、氰化氫等高污染職業的廢氣進行吸收、凈化處置，到達技術需求，其作用比傳統的填料塔和板式塔均有較大優勢。

二、酸霧凈化塔作業原理

塔體外部的廢氣進入塔體內的氣體散布器，經氣體散布器散布后氣體向塔上方行走，在行走的過程中，遇到被霧化器霧化的液體，氣液進行   飽滿觸摸并進行物理吸收或化學反應，中和或吸收后的液體進入貯液箱，河北天清并由水泵抽走，中和或吸收后的合格氣體則通過除霧器除霧后排入大氣中。

三、酸霧凈化塔布局及特色

其布局包含塔體、氣體散布器、霧化器、液體再散布器、除沫器以及自控外表元器件。

1、不必填料及氣液交流塔盤，體系阻力小，降低了風機功率，節省能耗；

2、選用霧化器，霧化噴嘴將液體   霧化，氣液交流面積大，吸收、凈化充沛；

3、因本塔選用霧化上噴，使液體與氣體交流時，棗強天清，通過上下兩上行程的交流，延長了一倍的交流時刻；

4、因本塔省去了填料及塔盤，也省去了填料及塔盤支架等支撐設備及裝拆填料的人孔等，既為出產減少了技術，又減輕了塔體的分量，使裝置及根底變得簡單化，節省了出資。

5、本塔塔體為玻璃鋼全體環繞的圓筒型塔體，無分段銜接法蘭，、無滲露危險。

6、本塔可裝備氣體在線分析儀、PH操控計、差壓變送器、壓力傳感器、流量傳感器、電導率儀、液位操控計、電磁閥、變頻器及操控柜等組成的操控體系，以上操控狀況均以數字方式顯現在顯現器界面上，使管理人員一望而知，并有毛病報警，便于管理與保護。

過濾風速是酸霧凈化塔選型的樞紐參數之一，應根據不同應用場合的粉塵或煙塵的性質、粒度、溫度、濃度等因素來綜合考慮確定，一般情況下含塵濃度在15～30g/m3，過濾風速不應大于0.6～0.8m/min; 含塵濃度在5～15g/m3，過濾風速不應大于0.8～1.2m/min; 含塵濃度在≤5g/m3，過濾風速不應大于1.5～2m/min。總之在選擇過濾風速時，為降低設備阻力，一般過濾風速不宜選擇太大。

　　玻璃鋼酸霧凈化塔選擇好的過濾材料：

　　酸霧凈化塔采用PS或PSU高分子涂層纖維濾料，當過濾氣體為常溫或低于100℃時，一般采用PS高分子涂層纖維濾料，如用于高溫場合時則應采用PSU高分子涂層纖維濾料，如用于有要求場合時，須在定貨前說明，另行選擇濾料。

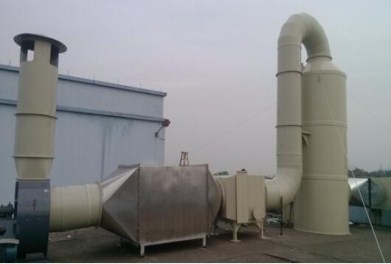

酸霧凈化塔
